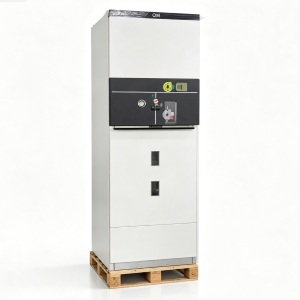

24KV halvisoleret gasisoleret koblingsudstyr (GIS)

TaiLi Electric 24kV halvisoleret koblingsudstyr (herefter benævnt "dette koblingsudstyr") er et kompakt, SF₆-isoleret metalindkapslet koblingsudstyr designet til 24kV mellemspændingsstrømdistributionssystemer. Dette koblingsudstyr er normeret til 24kV, 630A og 50/60Hz, og er

fremstillet i nøje overensstemmelse med GB og IEC standarder. Dette koblingsudstyr er velegnet til ringhovedenheder, sekundære transformerstationer, industrianlæg, kommercielle bygninger og vedvarende energiprojekter.

Nøglefunktioner

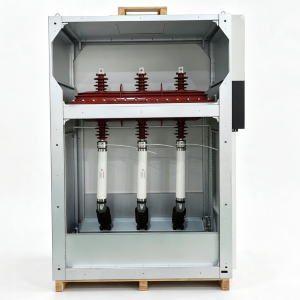

• Fuldt forseglet rustfri ståltank – TaiLi Electric 24kV halvisoleret koblingsudstyr inkorporerer en fuldstændig forseglet rustfri ståltank fremstillet af 3-5 mm tykke rustfri stålplader, svejset af robotsvejsemaskiner for at sikre minimal deformation og fremragende gastæthed. Alle strømførende dele og koblingsenheder i TaiLi Electric 24kV halvisoleret koblingsudstyr er indesluttet i denne tank, som er fyldt med SF₆ gas som både isolerende og lysbuedæmpende medium. Dette design sikrer, at TaiLi Electric 24kV halvisoleret koblingsudstyr forbliver upåvirket af eksterne miljøforhold såsom fugt, støv og forurening.
• Højt beskyttelsesniveau - Den forseglede tank i TaiLi Electric 24kV halvisoleret koblingsudstyr opnår en beskyttelsesklassificering på IP67, hvilket gør det muligt for dette koblingsudstyr at fungere pålideligt selv under midlertidige vandnedsænkningsforhold. Det ydre kabinet af TaiLi Electric 24kV halvisoleret koblingsudstyr er klassificeret IP4X.
• Tre-positions belastningsafbryder – TaiLi Electric 24kV halvisoleret koblingsudstyr er udstyret med en 3-positions belastningsafbryder (lukket/åben/jordet) svejset inde i den SF₆-fyldte rustfri ståltank. Omskiftermekanismen på TaiLi Electric 24kV semi-isoleret koblingsudstyr har korrosionsbestandige materialer og selvsmørende lejer, hvilket sikrer lav driftsindsats, høj pålidelighed og forlænget levetid.

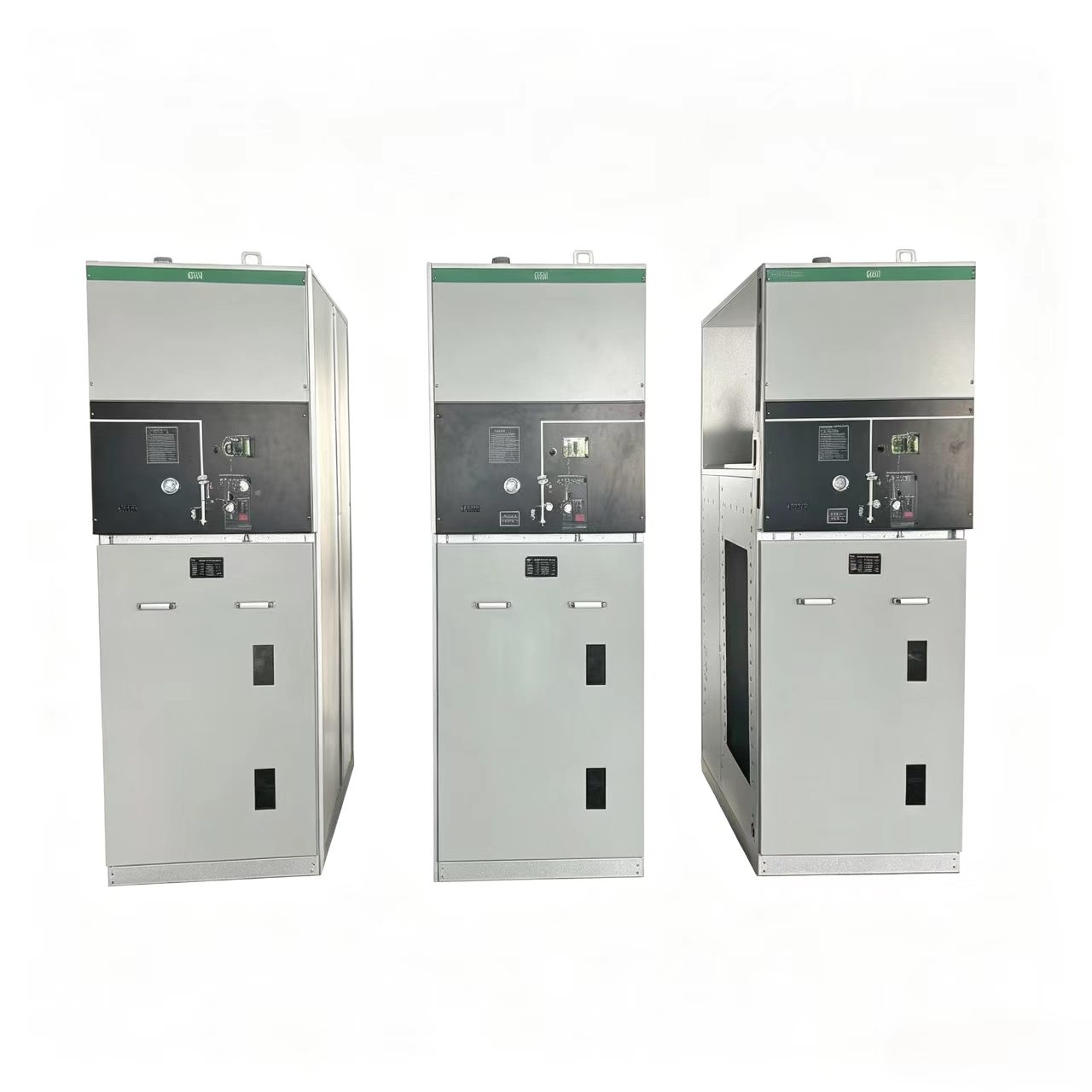

• Modulært og udvideligt design – TaiLi Electric 24kV halvisoleret koblingsudstyr anvender en modulær enhedskonfiguration, der tillader fleksibel kombination og udvidelse uden behov for gashåndtering under montering. TaiLi Electric 24kV halvisoleret koblingsudstyr fås i både faste og udtrækkelige konfigurationer, der imødekommer forskellige transformerstationskrav til kompakte koblingsanlæg.
• Omfattende mekanisk sammenlåsning – TaiLi Elektrisk 24kV halvisoleret koblingsudstyr har et komplet fem-forebyggende mekanisk sammenlåsningssystem, der forhindrer driftsfejl og sikrer personalesikkerhed.
• Smart-Ready – TaiLi Electric 24kV halvisoleret koblingsudstyr kan udstyres med motoriserede mekanismer, spændingstransformatorer og distributionsautomatiseringsterminalenheder for at muliggøre fjernovervågning og -styring.

Tekniske specifikationer

Ansøgninger

TaiLi Electric 24kV halvisoleret koblingsudstyr er meget udbredt på tværs af flere sektorer af elindustrien:

• Ringhovedenheder – Som en kernekomponent i 24kV-ringnetværk til strømforsyning i byer og på landet.
• Sekundære understationer – Til kompakte, vedligeholdelsesfrie koblingsanlæg i små til mellemstore understationer.
• Industrielle faciliteter – Strømdistribution i fabrikker, miner og produktionsanlæg.
• Kommercielle bygninger – Til indkøbscentre, hospitaler, sportssteder og højhuse.
• Infrastruktur - Lufthavne, metrosystemer, jernbaner og tunneler.
• Vedvarende energi – Vindmølleparker og solcelleanlæg.
• Pad-monterede og underjordiske understationer – Velegnet til udendørs kabinetter eller semi-underjordiske installationer.

FAQ

Q1: Hvad er den typiske SF₆-gaslækagehastighed for dette koblingsudstyr?

A: Den årlige SF₆-lækagerate for TaiLi Electric 24kV halvisoleret koblingsudstyr er ≤0,1%. Den forseglede tank er svejset af robotsvejsemaskiner for at sikre fremragende gastæthed, og designet garanterer ingen lækage i over 30 år.

Q2: Hvad skal jeg gøre, hvis SF₆-trykket falder, eller der opdages en gaslækage?

A: Hvis SF₆-densitetsmonitoren indikerer lavt tryk, eller en alarm udløses, skal du straks stoppe driften, identificere lækagekilden, reparere lækagepunktet og genopfylde koblingsudstyret med SF₆-gas til det specificerede tryk. Regelmæssige inspektioner af gastrykmåleren og densitetsrelæet anbefales.

Q3: Kræver dette koblingsudstyr regelmæssig vedligeholdelse?

A: Nej. TaiLi Electric 24kV halvisoleret koblingsudstyr er designet som et vedligeholdelsesfrit produkt. Den fuldt forseglede rustfri ståltank forhindrer kontakt mellem isoleringsgassen og det ydre miljø, hvilket eliminerer behovet for periodiske inspektioner, gasprøveudtagning eller regenerering i hele produktets levetid.
