Hvorfor vælge Skid-Mounted Substation til solenergiprojekter i Sydamerika?

TAILI Electric har været på forkant med at designe skræddersyetskridmonteret understationløsninger til internationale solenergiprojekter, med kapaciteter op til 3.200 kVA. Denne artikel udforsker, hvorfor dette åbne rammedesign udkonkurrerer traditionelle lukkede KIOSK og kompakte understationer, især i de krævende ørkenmiljøer i Sydamerika.

Hvad er en skridmonteret understation?

En skridmonteret understation er en præfabrikeret strømfordelingsenhed, hvor alle hovedkomponenter - mellemspændingskoblinger, transformer og lavspændingsfordelingspaneler - er integreret på en enkelt stålbundramme.

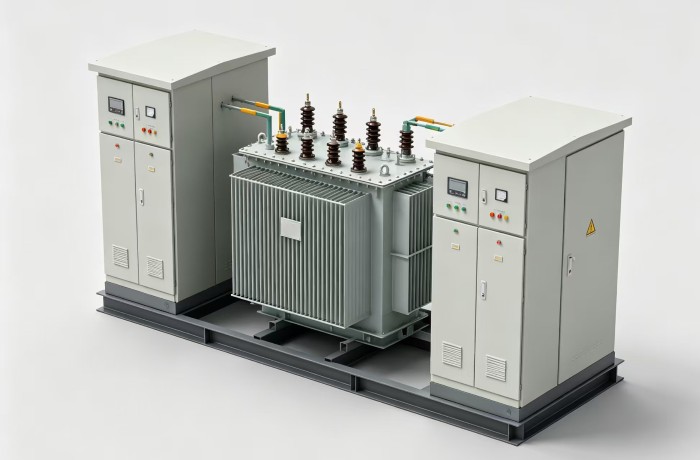

TAILI Electrics tilpassede skridmonterede understation har en karakteristisk åben konfiguration: den olienedsænkede transformer sidder blotlagt i midten med uafhængige højspændings- og lavspændings-/målekabinetter på begge sider - alt sammen monteret på en samlet stålplade.

Denne designfilosofi står i skarp kontrast til lukkede KIOSK eller kompakte transformerstationer, hvor alt udstyr er anbragt i et metalkabinet.

Hvorfor Open-Frame Design? Tre vigtige fordele

1. Overlegen varmeafledning under ørkenforhold

Solprojekter på tværs af Sydamerika – fra Atacama-ørkenen i Chile til de højtliggende sletter i Argentina – står over for ekstreme temperaturer og intens solstråling.

I en skridmonteret understation er transformatorradiatoren direkte udsat for den omgivende luft. Denne naturlige konvektionskøling leverer:

Der kræves ingen ekstra køleventilatorer – eliminerer et almindeligt fejlpunkt. Ingen risiko for intern overophedning, der ville tvinge transformeren til at devaluere Optimal termisk ydeevne selv under spidsbelastningsforhold ved middagstid

I modsætning hertil fanger lukkede KIOSK-transformerstationer varme i deres metalhuse. I ørkenmiljøer kan de indre temperaturer stige et godt stykke over omgivelsestemperaturen, hvilket tvinger transformere til at arbejde med reduceret kapacitet - et dyrt kompromis for enhver solcellefarm.

2. Forenklet installation og vedligeholdelse

Deskridmonteret understationer fuldt tilsluttet og testet på fabrikken. Installation på stedet kræver kun:

Tilslutning af eksterne kabler Placering af enheden på et forberedt fundament

Det modulære, åbne design betyder, at transformeren og koblingsanlægget forbliver uafhængigt tilgængelige. Vedligeholdelsespersonale kan servicere individuelle komponenter uden at bryde med omfangsrige skabsdøre eller adskille hele strukturen.

3. Tilpasning til lokale netstandarder

Dette er måske den mest overbevisende fordel: den åben-ramme skridmonterede transformerstation er blevet de facto standarden for solenergiprojekter i hele Sydamerika.

Lande inklusive:

Chile

Peru

Argentina

Honduras

Venezuela

...

har bredt anvendt denne konfiguration til solcelleanlæg. Lokale forsyningsselskaber og netoperatører er fortrolige med design, inspektionsprotokoller og acceptkriterier. Valget af en slæbemonteret transformerstation strømliner markant godkendelsen af ​​nettilslutningen

behandle.

TAILI Electrics udskridningsløsninger: To forsendelsesmuligheder

Levering af stort elektrisk udstyr til fjerntliggende projektsteder i hele Sydamerika giver unikke logistiske udfordringer. TAILI Electric tilbyder to forsendelseskonfigurationer til sinskridmonteret understation, hver optimeret til forskellige projektskalaer og logistikkrav.

Mulighed 1: Integreret One-Piece Skid

Struktur: Højspændingsskabet, transformatoren og lavspændingsskabet er alle svejset på en enkelt stålbase. Alle interne ledninger er udført på fabrikken.

Fordele: Minimalt installationsarbejde på stedet - slip, tilslut og sæt energi på

Faste udstyrspositioner eliminerer risikoen for, at interne kobberskinne eller kabler flytter sig under søtransport

Højeste pålidelighed til kritiske applikationer

Bedst egnet til: Kapaciteter op til 800 kVA

hvor hele samlingen kan sendes som en enkelt enhed.

Overvejelse: Højere forsendelsesomkostninger på grund af det større samlede fodaftryk.

Mulighed 2: Bolted Split-Type Skid

Struktur: Basen er opdelt i tre segmenter - højspændingssektion, transformatorsektion og lavspændingssektion. Udstyr mellem sektioner forbindes ved hjælp af præfabrikerede fleksible kobberskinner eller fleksible kabler.

Enhederne pakkes separat på fabrikken og sendes i individuelle kasser. På stedet boltes sektionerne sammen, og de præfabrikerede fleksible forbindelser sammenkobles.

1，Fordele: Hver sektion passer ind i en standard 40-fods HQ-container - ingen forsendelse påkrævet

2，Væsentligt reducerede omkostninger til søfragt med mere pålidelig skibsplanlægning

3, Der kræves ingen overstørrelsestilladelse til indenlandsk vejtransport i Kina

4，Mere fleksibel lokal transport til det endelige projektsted

5，Reduceret risiko for skader - radiatorer og porcelænsisolatorer modtager dedikeret beskyttende emballage

6，Vigtig bemærkning: Kun basen er mekanisk delt. Alle elektriske forbindelser bruger præfabrikerede fleksible konnektorer, hvilket minimerer ledningsarbejde på stedet til det absolutte minimum.

Fælles emballagekrav for alle forsendelser

Uanset hvilken forsendelsesmulighed der er valgt, følger TAILI Electric strenge emballageprotokoller:

1， Integrerede glideforsendelser: Basen skal svejses med standard containerløft og surring

punkter, med stålwirer, der sikrer udstyret inde i containeren

2, Transformatorradiatorer og porcelænsisolatorer: Modtag specialiserede anti-kollisions- og

salt-tåge/regnbeskyttelse til havtransit

3，Høj- og lavspændingskoblingsudstyr: Fuldt forseglet i plastik til vandtætning og støv

beskyttelse under forsendelse og opbevaring på stedet

Applikationsscenarier

TAILI Electrics tilpassede skridmonterede transformerstationsløsninger er implementeret på tværs af forskellige applikationer: Fotovoltaiske solcelleanlæg (primær anvendelse) Størstedelen af ​​TAILI's skridmonterede understationsenheder fungerer som step-up transformere til solcelleanlæg. Typiske konfigurationer inkluderer:

minedrift og industriprojekter

Ud over solenergi, er den skridmonterede transformerstation også meget brugt i minedrift i Chile og Peru, såvel som generelle industrielle faciliteter, der kræver pålidelig, hurtig udbredelse af strømdistribution.

Konklusion

Den glidemonterede transformerstation har opnået sin position som den foretrukne løsning til solenergiprojekter i hele Sydamerika gennem en kombination af praktiske fordele:

1， Overlegen varmeafledning i ørkenmiljøer - ingen køleventilatorer, ingen de-rating

2, Strømlinet installation og vedligeholdelse – fabriksforbundne, uafhængigt tilgængelige komponenter

3，Tilpasning til lokale netstandarder - jævnere godkendelser, hurtigere projekt idriftsættelse

4，Fleksible forsendelsesmuligheder - i ét stykke til mindre projekter, split-type til større installationer med logistiske begrænsninger

TAILI Electric bringer mange års erfaring med at designe og fremstille skræddersyede skridmonterede transformerstationsløsninger til internationale markeder. Med kapaciteter op til 3.200 kVA og spændingskonfigurationer skræddersyet til specifikke landekrav, leverer TAILI nøglefærdig strømdistribution, der yder pålideligt i verdens mest udfordrende miljøer.

Til dit næste solenergiprojekt i Sydamerika skal du vælge den løsning, som lokale forsyningsselskaber har tillid til - vælg denskridmonteret understationfra TAILI Electric.
