Luft vs Solid SF₆-fri 12kV ringhovedenhed – hvilken passer til dit projekt?

I årtier har svovlhexafluorid (SF₆) har været den foretrukne isoleringsgas til mellemspændingsanlæg. Dens dielektriske styrke og bueslukningsevne er enestående. Men der er en fangst:SF₆er mest potent drivhusgas kendt, med en global opvarmning potentiale (GWP) 23.500 gange så stor som CO₂over en 100-årig horisont.

Til projekter, der ikke har råd til SF₆lækagerisiko, Taili Electric tilbyder to kompakte, nul-SF₆, vedligeholdelsesvenlig SF6-friring hovedenhedløsninger: den TLH-12 øko-luftskab og TLG-12 solidt isoleret kabinet. Begge er afhængige af Vakuumafbrydere til lysbueslukning og eliminerer SF₆helt, men de adskiller sig i struktur og bedst passende applikationer.

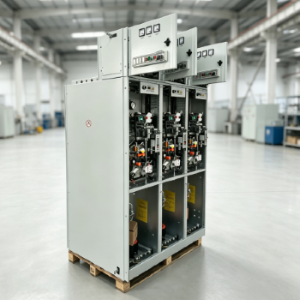

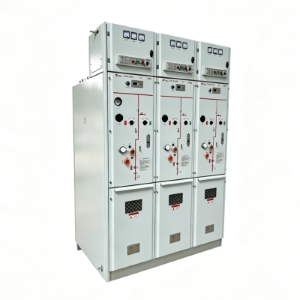

TLH-12: Tør-luft/nitrogen-isoleret Ring Hovedenhed

Hvad det er

Vigtige fordele

• Nul drivhuspåvirkning – hvis tanken ved et uheld bliver punkteret eller udvikler en mikroskopisk lækage, er den undvigende gas simpelthen ren luft eller nitrogen. Ingen miljøstraf, intet særligt nyttiggørelsesudstyr.
• Vedligeholdelsesfrit gasrum – den svejste tank er designet for livstidsforsegling, så rutinemæssig trykkontrol og genopfyldning er ikke det påkrævet.
• Kompakt fodaftryk – mindre end traditionel luftisoleret koblingsudstyr, hvilket gør det velegnet til pad-monterede transformere og kompakt sekundære transformerstationer.
• Omkostningseffektiv – blandt de to SF₆TLH-12, der er gratis muligheder, tilbyder en lavere indgangspris, især for volumenordrer.

Ting at huske på

• Tør luft/nitrogen har en lavere dielektrisk styrke end SF₆. Tanken svejsekvalitet og indvendig afskærmning skal være strengt kontrolleret.
• Ved installationer i store højder (over 1.000 m) skal isoleringen afstande skal verificeres igen.
•

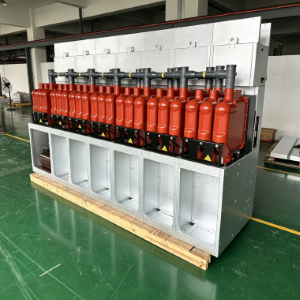

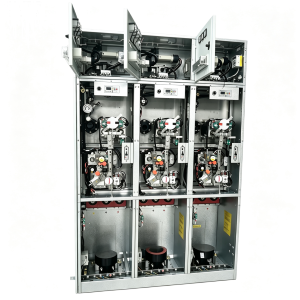

TLG-12: Solid-isolated Ring Main Enhed

Hvad det er

Vigtige fordele

• Ingen lækagerisiko – der er ikke noget gasrum, så det er der simpelthen ikke noget at lække. Dette er det ultimative valg, når projektet skal garanti SF₆- gratis drift over hele livscyklussen.
• Immun over for fugt og kondens – det faste stof indkapsling beskytter indre dele mod fugtig luft, salttåge og tungt støv. Ingen indre dugdannelse, ingen overfladesporing.
• Minimal vedligeholdelse – ingen gashåndtering, ingen trykmålere, nej påfyldningsventiler. Rutinemæssig opmærksomhed er begrænset til ekstern afskærmning og forbindelsespunkter.
• Ekstremt kompakt – det solidt isolerede modul giver mulighed for mindre skabsmål, hvilket er en afgørende fordel i trange underjordiske kamre eller containerstationer.

Ting at huske på

• Epoxy-støbeprocessen kræver høj fremstillingspræcision – enhver tomhed eller grænsefladedefekt kan påvirke langsigtet pålidelighed.
• Under kontinuerlig drift ved høj temperatur er den halvledende afskærmningslag bør efterses periodisk.
• Startomkostningerne er højere end TLH-12, men dette er ofte opvejes af lavere omkostninger til webstedssupport.

Sammenligningstabel: TLH‑12 vs. TLG‑12 ved en Kig

Hvilken SF₆- Gratis ringhovedenhed skal du vælge?

Både TLH‑12 og TLG‑12 er fuldt ud i overensstemmelse med IEC 62271-seriens standarder og kan OEM-konfigureres til at passe specifikke projektspændings-, beskyttelses- og målingskrav.

Vælg TLH-12, hvis:

• Du indkøber store mængder til standarddistribution netværk eller containerbaserede understationer.
• Pladsen er ikke ekstrem - almindelig indendørs / udendørs temperatur og fugtighed.
• Du ønsker en omkostningseffektiv adgang til SF₆-fri teknologi uden at ofre ydeevnen.
• Du kan acceptere en mindre tætningsinspektion i løbet af årligt vedligeholdelse, og der er ikke noget absolut behov for at eliminere gasindeslutning.

Vælg TLG-12, hvis:

• Installationen er i et højrisikomiljø – under jorden kældre, kystnære salttågezoner eller vedvarende kondenserende forhold.
• Belastningen er kritisk (sygehuse, datacentre, nøgleindustri processer) og uplanlagte udfald er uacceptable.
• Du ønsker fuldstændig ro i sindet med hensyn til gaslækage – ingen gas, ingen lækager, ingen undtagelser.
• Pladsbudgettet er ekstremt stramt – hver centimeter skabsbredde har betydning.

Real-World Perspective: Hvilket projekt Hold siger

Et nyligt oversøisk solprojekt i Filippinerne sammenlignede begge muligheder. Ingeniørteamet valgte TLH-12 til 64 distributionssteder omkring solcellegården, fordi stedet var åbent, godt ventileret, og det lokale værk accepterede tør-luft-isolering. Til indendørs skift station inde i kystadministrationsbygningen, valgte de TLG-12 – fordi salttåge og høj luftfugtighed havde tidligere forårsaget sporingsfejl på konventionelt luftisoleret gear.

Denne blandede tilgang bliver mere og mere fælles: brug hverring hovedenhedhvor det giver mest værdi.

TAILI Electric: Din partner for SF₆- Gratis distribution

TAILI Electric tilbyder både TLH-12 tørluft / nitrogen enhed og TLG-12 solid-isoleret enhed som standard produkter, med fleksibel tilpasning til eksportprojekter. Alle enheder er fabriksmonteret og fuldt testet inden levering. Vores ingeniørteam kan hjælpe dig:

• Evaluer stedets forhold og vælg den mest egnede ringledning enhed
• Tilpas spænding, beskyttelse og hjælpestrøm til det lokale net koder
• Giv tosproget dokumentation og fjern teknisk support

Kontakt TAILI Electric i dag for at diskutere hvilken SF₆-gratisring hovedenhedpasser bedst til dit næste projekt.
