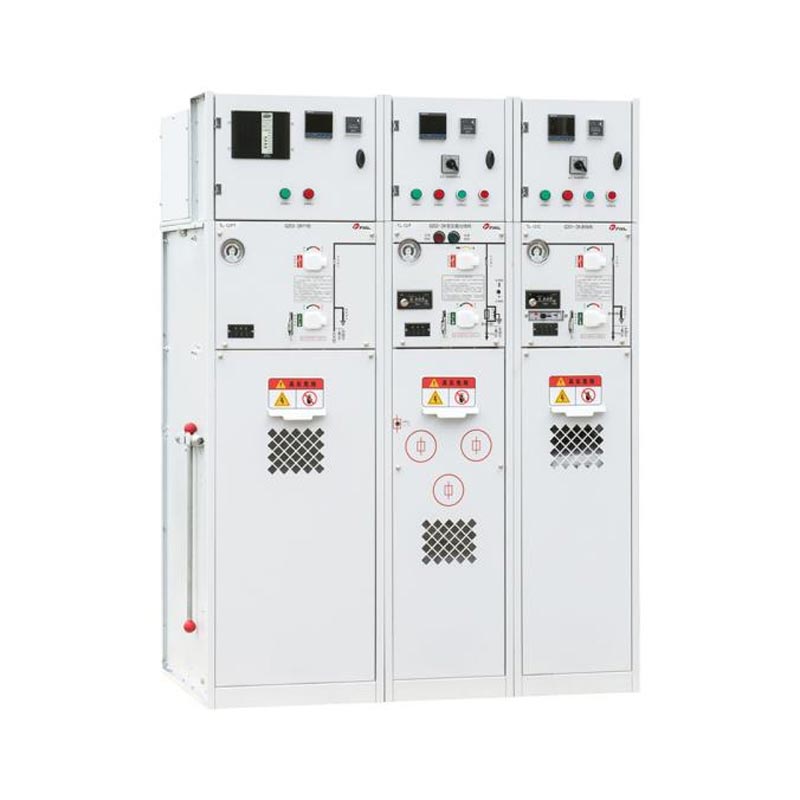

36kV SF6 gasisoleret koblingsudstyr
Som en førende producent inden for mellem- og lavspændingskoblinger producerer Taili 36kV SF6 Gas Insulated Switchgear, som er et avanceret mellemspændingskoblingsudstyr designet til højere spændingsniveauer og mere krævende applikationsmiljøer. Ved at anvende SF6-gasisolering og forseglet gasboksteknologi har den med succes adresseret de to kerneudfordringer med stor udstyrsstørrelse og dårlig miljøtilpasningsevne ved 36kV-spænding.
36kV SF6 gasisoleret koblingsudstyr er et ideelt valg til moderne strømsystemer, især i scenarier, hvor pladsen er begrænset, miljøet er barskt, eller der kræves høj pålidelighed af strømforsyningen, såsom 36kV distributionssystemer. Dens tekniske essens er en opadgående forlængelse af det 24kV SF6 gasfyldte kabinet, men det repræsenterer et højere teknologiniveau med hensyn til isolering, lysbueundertrykkelse og fremstillingsprocesser.
Teknisk specifikation
| genstande | Enhed | Enhed C | Enhed F | Enhed V / 630A | Enhed V / 1250A | ||
| Belastningsafbryder | Kombinerede komponenter | VCB | Afbryder/jordafbryder | VCB | Afbryder/jordafbryder | ||
| Nominel spænding | kV | 36kV | |||||
| Nominel frekvens | Hz | 50/60 | |||||
| Frekvensmodstå spænding (fase-fase/afbryderport) | kV | 40,5 kV : 95/118 | |||||
| Lynimpuls modstår spænding | kV | 40,5 kV : 185/215 | |||||
| Nominel strøm | A | 630 | 125 | 630 | 630 | 1250 | 1250 |
| Nominel kortslutningslukkestrøm (peak) | kA | 50/63 | |||||
| Nominel kortmodstandsstrøm | kA/4s | 20/25 | |||||
| Løkkemodstand | Ω | ≤300 | |||||
| Mekanisk liv | gange | 5000 | 5000 | 10000 | 5000/3000 | 10000 | 5000/3000 |
| Effektafbryderenhedens nominelle driftssekvens | / | 0-0,3S-C0-180S-CO | |||||
| Beskyttelsesklasse (luftboks) | / | IP67 | |||||
| Beskyttelsesklasse (indkapsling) | / | IP4X | |||||
| Nominel årlig luftlækagerate | % | 0.01 | |||||

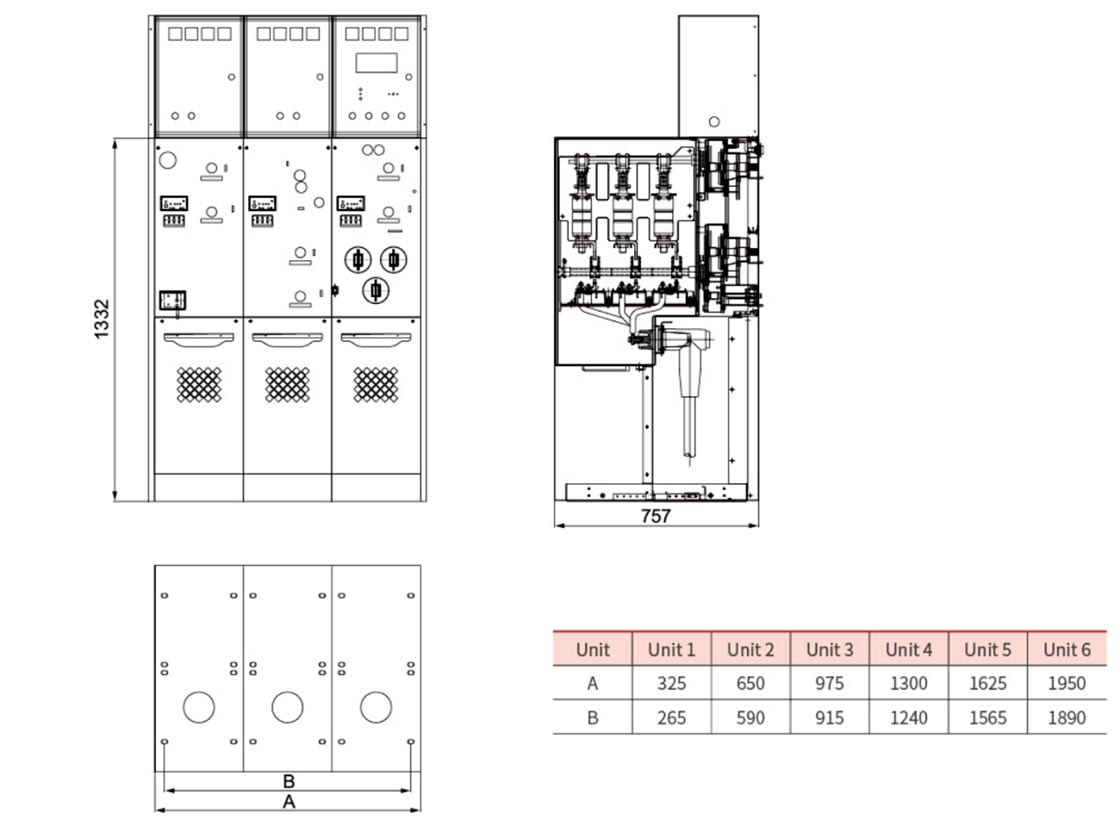

Tegning og mål af SF6 Isoleret koblingsudstyr
Angiv venligst følgende oplysninger, og vi vil være i stand til at tilbyde bedre tjenester.
| Produktapplikationsscenarier | |
| Produktets tekniske parametre |
Punkter at bemærke
1. Miljøspørgsmål ved SF6-gas: Dette er lige så vigtigt for 36kV-skabe, og endnu mere, som gassen fyldevolumen kan være større. Streng overholdelse af driftsprocedurer er nødvendig. I slutningen af levetiden, professionelt udstyr skal bruges til at genvinde SF6-gas, og det er strengt forbudt at udlede den.
2. Fejldiagnose og vedligeholdelse: Diagnosticering og reparation af interne fejl kræver mere specialiserede færdigheder og udstyr. Normalt skal dette udføres af producenten eller et professionelt team, og vedligeholdelsen omkostninger og tid er længere.
3. Højere initialinvestering: Engangskøbsomkostningerne er normalt højere end traditionelle 36kV luftisolerede koblingsskabe.
