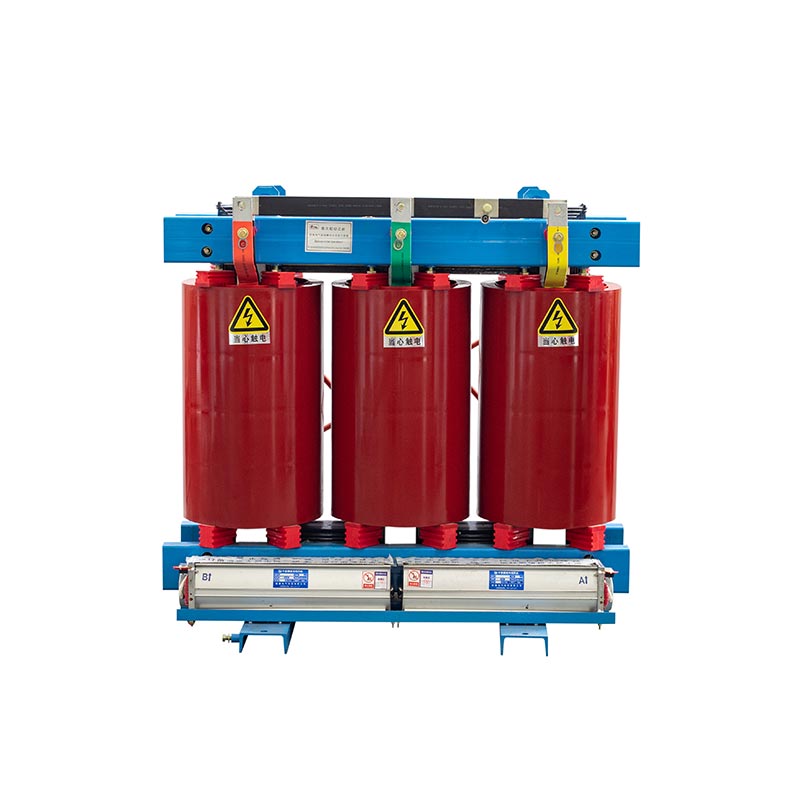

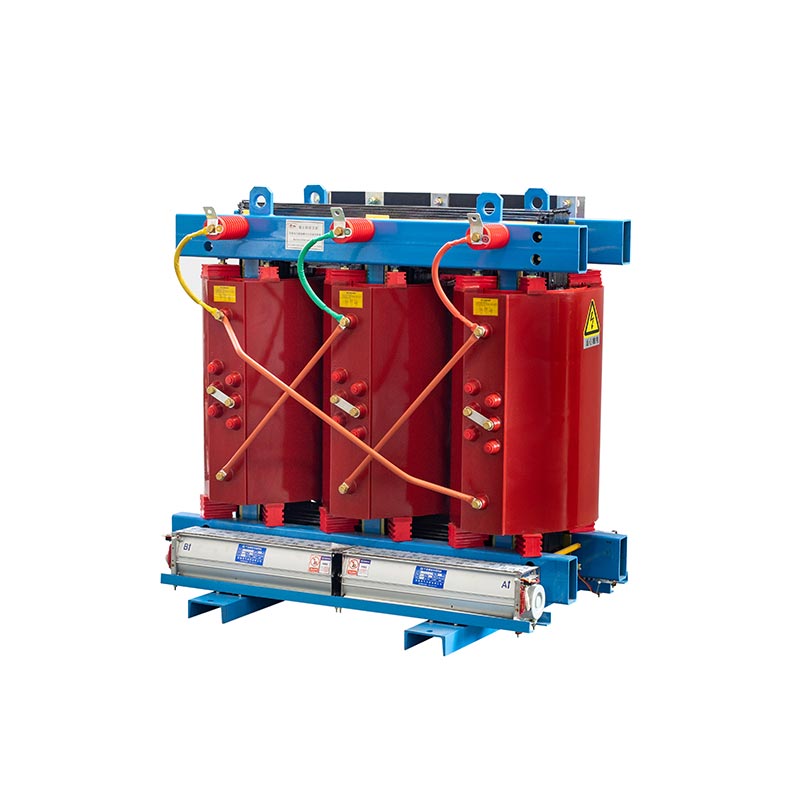

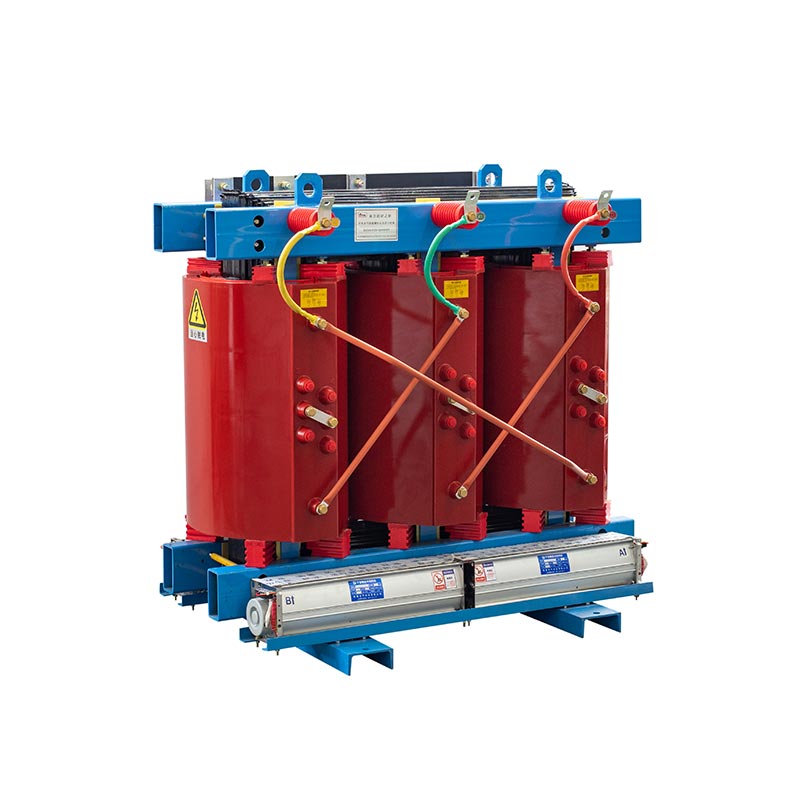

Epoxyharpiks støbt tør type distributionstransformator

Hovedtræk

På grund af dets unikke strukturelle egenskaber og fremragende isoleringsmaterialer har epoxyharpiksstøbte distributionstransformatorer følgende bemærkelsesværdige fordele.
Oliefri, flammehæmmende, brandhæmmende: Interiøret indeholder ikke isoleringsolie. Det bruger solide isoleringsmaterialer som epoxyharpiks, der fundamentalt eliminerer risikoen for brand, eksplosion og olie lækage.
Miljøsikkerhed: Fri for giftige stoffer. Selvom den er beskadiget, vil den ikke forurene miljø.
Vedligeholdelse er enkel: I modsætning til olienedsænkede transformere er der ingen grund til regelmæssigt at kontrollere olieniveau og kvalitet. Vedligeholdelsesarbejdet er lille.
Fleksibel installation: Den har lave krav til installationsfundament og kan monteres kl belastningscentret, hvorved ledningstabene reduceres.
Modstandsdygtig over for fugt og snavs: De viklinger, der har gennemgået en særlig behandling, besidder fremragende fugtbestandige og korrosionsbestandige egenskaber.

Baseret på disse egenskaber er anvendelsesscenarierne for epoxyharpiksstøbte distributionstransformatorer af tør type også meget omfattende.

Anvendelse

Kommercielle og civile bygninger: Højhuse, indkøbscentre, hospitaler, skoler, data centre mv.
Offentlig transport og infrastruktur: Lufthavne, dokker, metrostationer, olieplatforme, osv.
Industrianlæg: Fabriksværksteder, CNC maskinudstyr mv i områder med høj brand krav til forebyggelse.
Nye energifelter: Solenergi, vindkraft osv. grønne energisystemer

Standard specifikation

1. Gældende specifikation: IEC 60076 / IEEE
2. Nominel kapacitet: op til 4000 KVA
3. Primær spænding: op til 35kV
4. Sekundær spænding: 380/400/415V eller tilpasset
5. Vikle materialer: Kobber/Aluminium
6. Temperaturstigning: 90 -100 ℃ eller tilpasset
7. Kølemetode: ONAN8. Frekvens: 50Hz/60Hz
9. Tapspænding: ±5% / ±2x2,5% eller tilpasset
10. vektorgruppe: Dyn11 / Yyn0 / Yd11

Isoleringsklasse

Epoxyharpiks støbt tør type distributionstransformator har tre generelle isoleringsklasser. Det vigtigste kendetegn ved isolering skal give dielektrisk styrke og modstå visse termiske grænser. Isoleringsklasserne er

Europæisk standard (IEC 60076):

Klasse A: Maksimal viklingstemperatur på 105°C.
Klasse E: Maksimal viklingstemperatur på 120°C.
Klasse B: Maksimal viklingstemperatur på 130°C.
Klasse F: Maksimal viklingstemperatur på 155°C.
Klasse H: Maksimal viklingstemperatur på 180°C.
Klasse C: Maksimal viklingstemperatur på 220°C.

Amerikansk standard (ANSI/IEEE C57.12.01):

Klasse 105: Maksimal viklingstemperatur på 105°C.
Klasse 150: Maksimal viklingstemperatur på 150°C.
Klasse 220: Maksimal viklingstemperatur på 220°C.

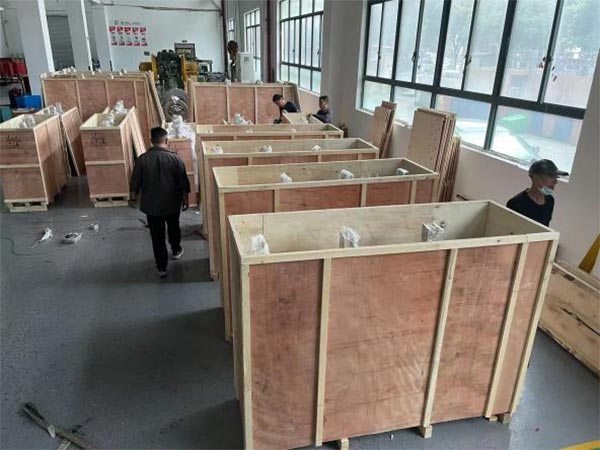

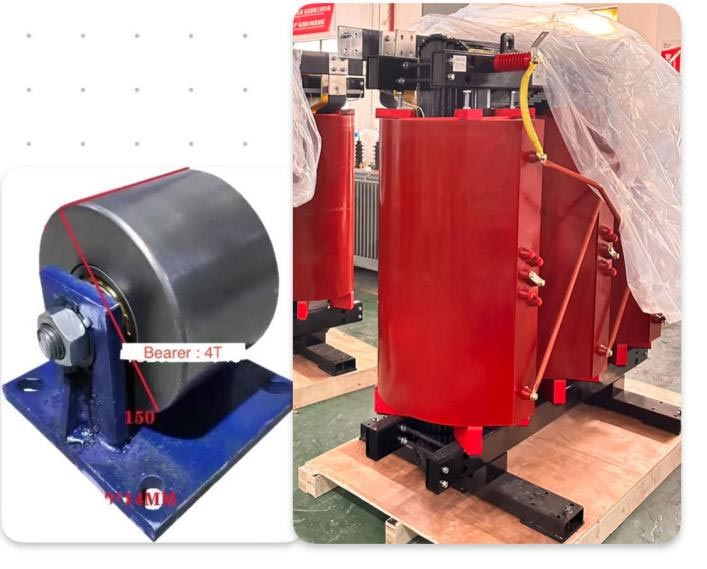

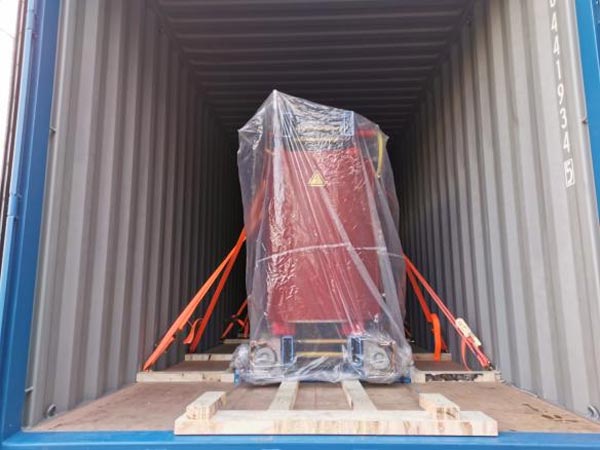

Pakkemetode

Angiv venligst følgende oplysninger, og vi vil være i stand til at tilbyde bedre tjenester.

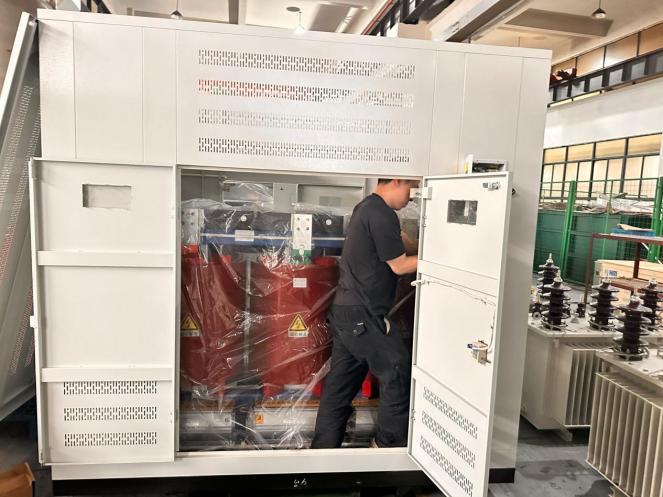

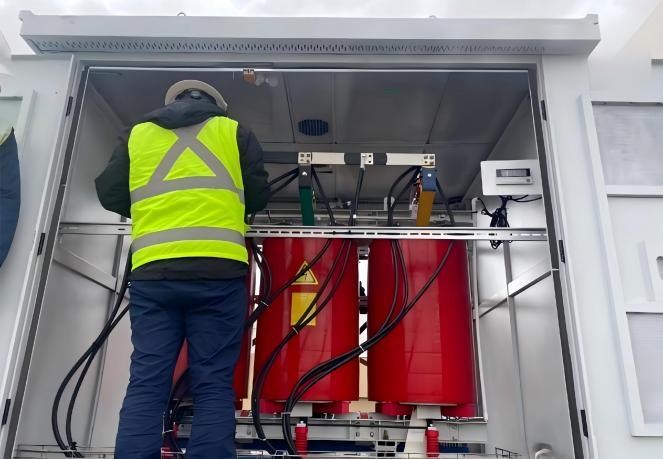

Produktapplikationsscenarier
Produktets tekniske parametre

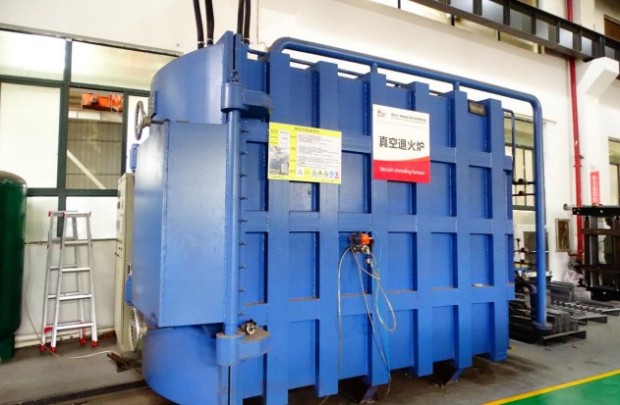

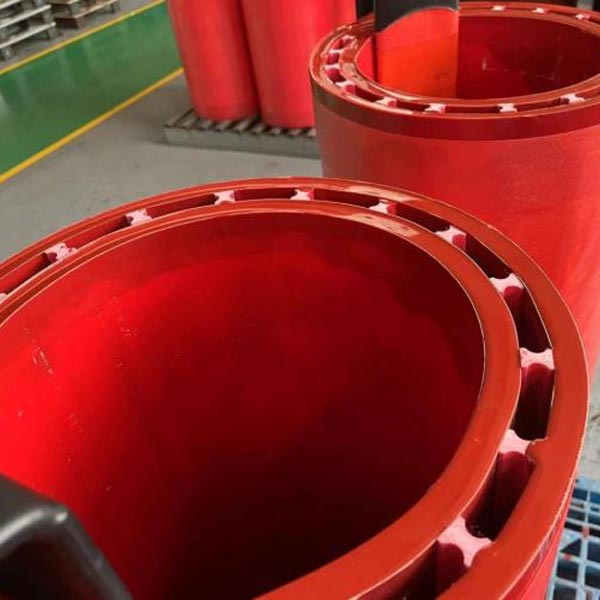

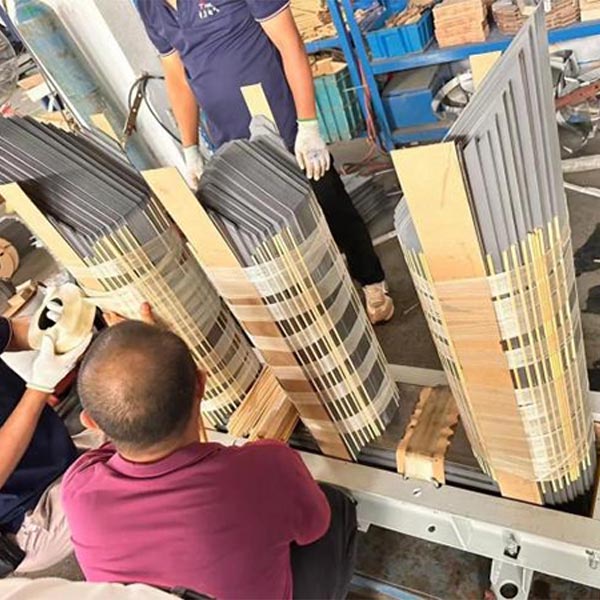

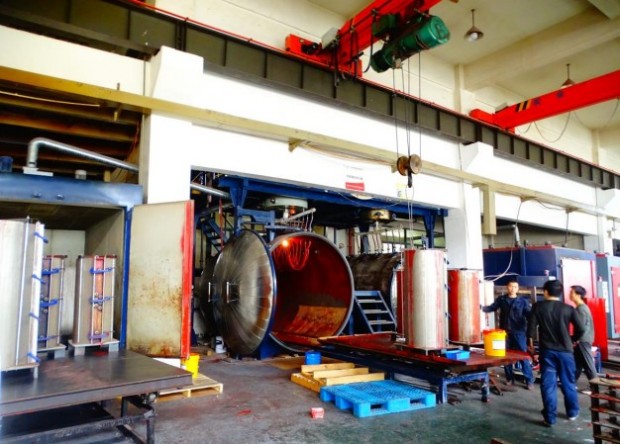

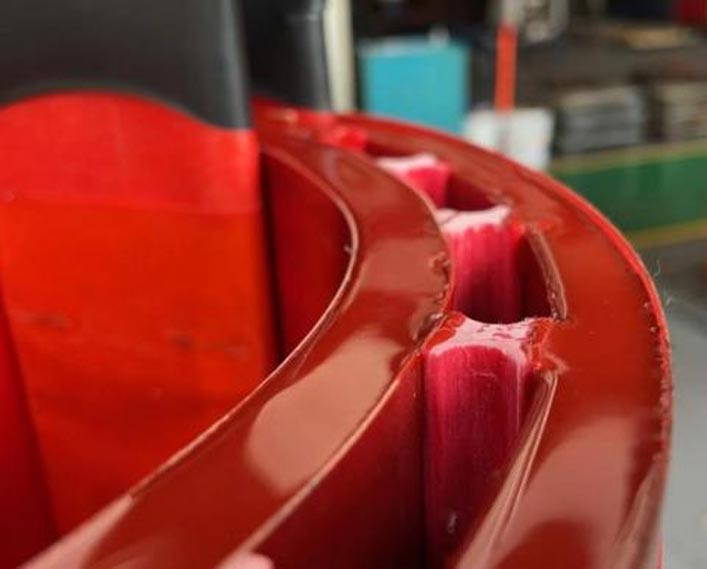

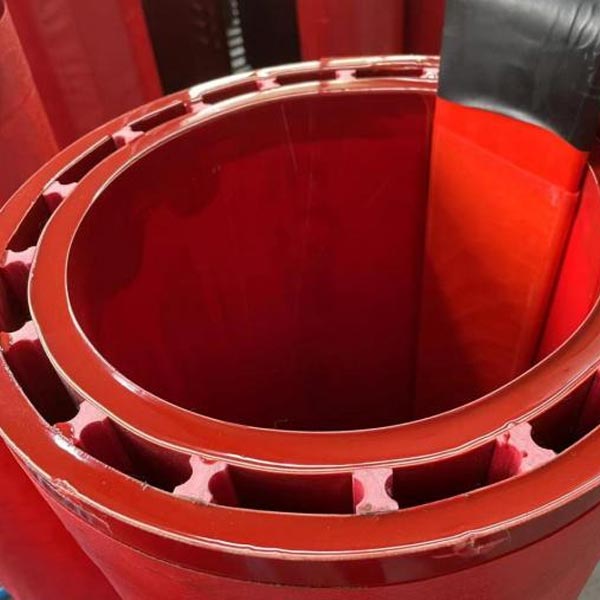

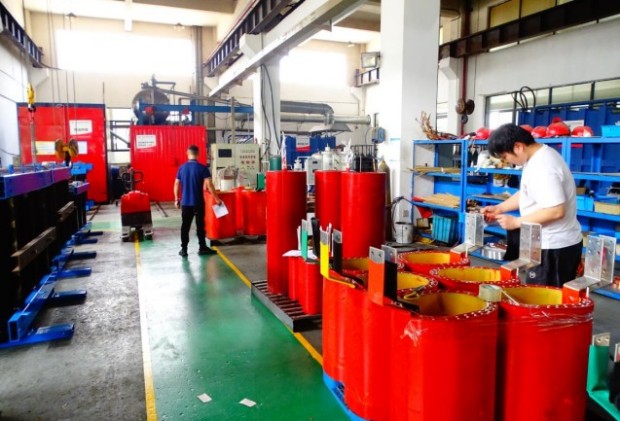

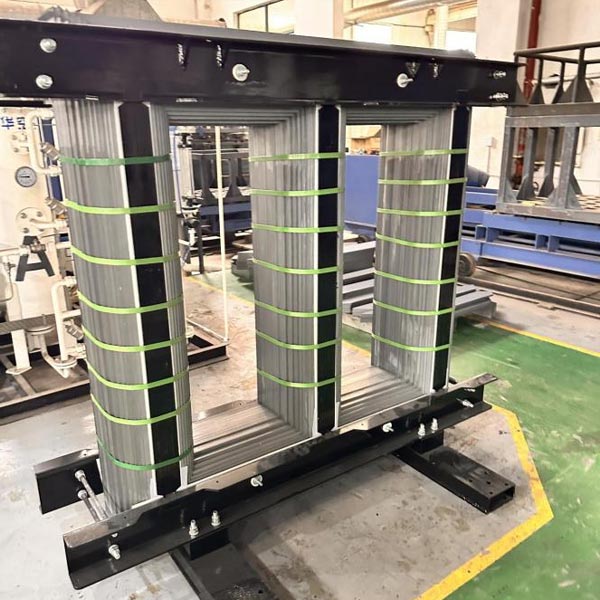

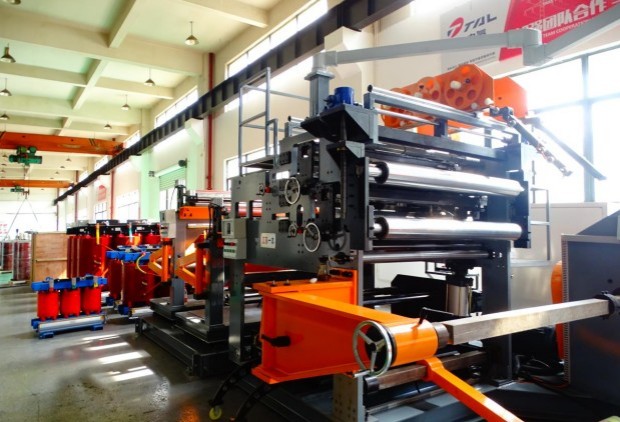

Produktion

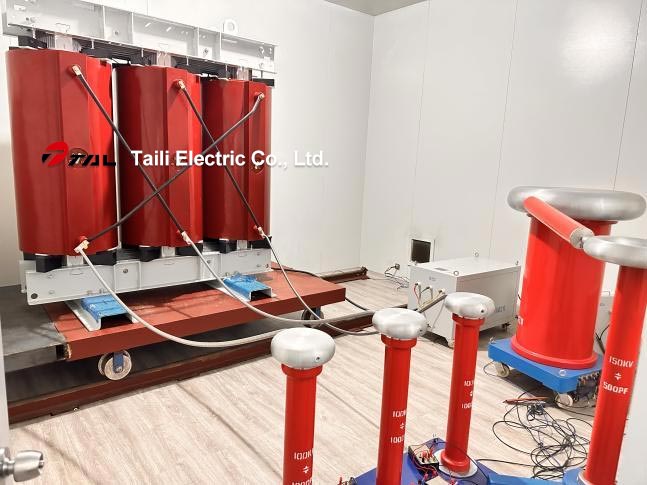

Prøve

Rutineprøver:

· Måling af spændingsforhold og kontrol af faseforskydning
· Isolationsmodstandstest
· Måling af viklingsmodstand
· Spændingsmodstandstest
· Inducer overspændingsmodstandstest
· Måling af tomgangstab og spændingsstrøm
· Måling af kortslutningsimpedans og belastningstab
· Måling af spændingsforhold og kontrol af faseforskydning
· Isolationsmodstandstest
· Måling af viklingsmodstand
· Spændingsmodstandstest
· Inducer overspændingsmodstandstest
· Måling af tomgangstab og spændingsstrøm
· Måling af kortslutningsimpedans og belastningstab

Typetest

· Lysimpulstest
· Test af temperaturstigning
