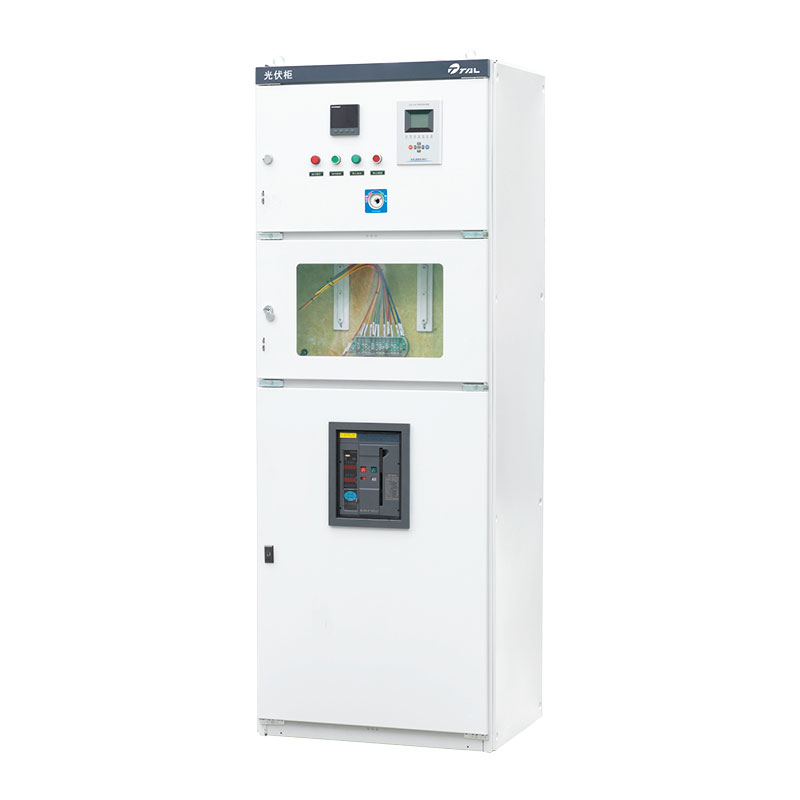

Fotovoltaisk nettilsluttet lavspændingsskab

Det fotovoltaiske nettilsluttede lavspændingsskab leveret af Taili-fabrikken opsamler den elektriske energi, som den fotovoltaiske inverter giver, og er ansvarlig for sikker at overføre den til belastningerne og elnettet. Samtidig har den omfattende beskyttelses-, overvågnings- og planlægningsfunktioner.

Hovedfunktioner

Det solcelle-nettilsluttede lavspændingsskab er på ingen måde en simpel "tilslutningsboks". Den udfører følgende nøglefunktioner:

1. Strømopsamling og fordeling

· Opsamling: Kombiner vekselstrømudgangen fra flere fotovoltaiske invertere til en eller flere hovedstrømforsyninger kredsløb for at forbedre transmissionseffektiviteten.

· Fordeling: Fordel den indsamlede strøm rimeligt til lokale belastninger (til brugernes eget brug) og overfør resterende strøm til nettet.

2. Nettilslutningspunkt

· Dette er det juridiske afgrænsningspunkt mellem solcelleanlægget og nettet. Netselskaber kræver normalt måling og overvågning på dette tidspunkt for at sikre, at solcelleanlægget ikke har negative virkninger på gitter.

3. Omfattende beskyttelsesfunktioner

· Overbelastnings- og kortslutningsbeskyttelse: Brug afbrydere for at forhindre overdreven strøm i at beskadige udstyret eller forårsager brand.

· Anti-omvendt strømbeskyttelse (efter behov): Når strømproduktionen overstiger belastningens elforbrug, forhindre strømmen i at blive ført tilbage til transformatoren på øverste niveau (i nogle applikationer er det forbudt).

· Beskyttelse mod ø-effekt: Dette er kernesikkerhedsfunktionen i det nettilsluttede system. Når gitteret er slukket, er det nødvendigt hurtigt at afbryde solcelleanlægget fra nettet for at forhindre solcelleanlægget strøm fra at blive overført til strømafbrydelsesledningerne, hvilket bringer sikkerheden for elnettets vedligeholdelsespersonale i fare. Selvom omformeren selv har denne funktion, bruges distributionsskabet normalt som backup-beskyttelse.

· Over/under spænding, over/under frekvens beskyttelse: Overvåg netparametre. Når en anomali er opdaget, skal du handle straks for at beskytte udstyr og nettet.

· Overspændingsbeskyttelse: Undgå overspændingsstød som lynnedslag fra at beskadige dyre invertere og andet udstyr.

4. Overvågning og måling

· Smarte målere: Installer tovejsmålere for nøjagtigt at måle den strøm, der genereres af fotovoltaik, strømmen føres ind i nettet, og strømmen trækkes fra nettet. Disse er grundlaget for elregningen.

· Overvågningsenheder: Overvåg parametre såsom spænding, strøm, effekt, strømproduktion, effektfaktor i virkeligheden tid gennem strøm/spændingstransformere, effektmålere mv.

5. Skift og styring

· Sørg for afbryderkontakter, kontaktorer osv. for at lette manuel eller automatisk til- og frakobling drift, lette vedligeholdelse og reparation af udstyr.

Angiv venligst følgende oplysninger, og vi vil være i stand til at tilbyde bedre tjenester.

For at lette bedre kommunikation og for nøjagtig bestilling, bedes du give os et enkelt-line diagram af dit solcelleanlæg.
