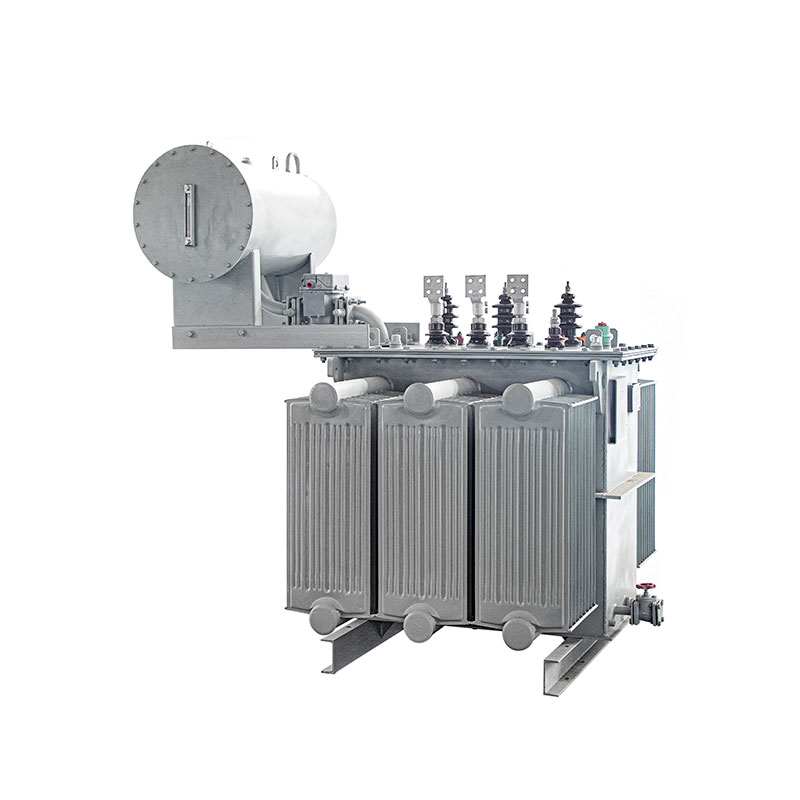

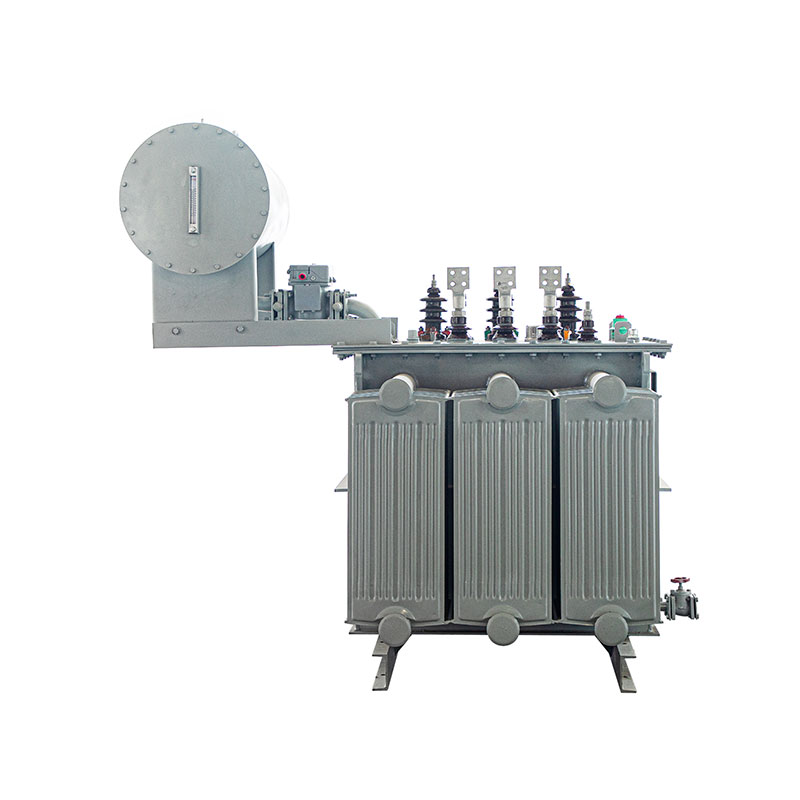

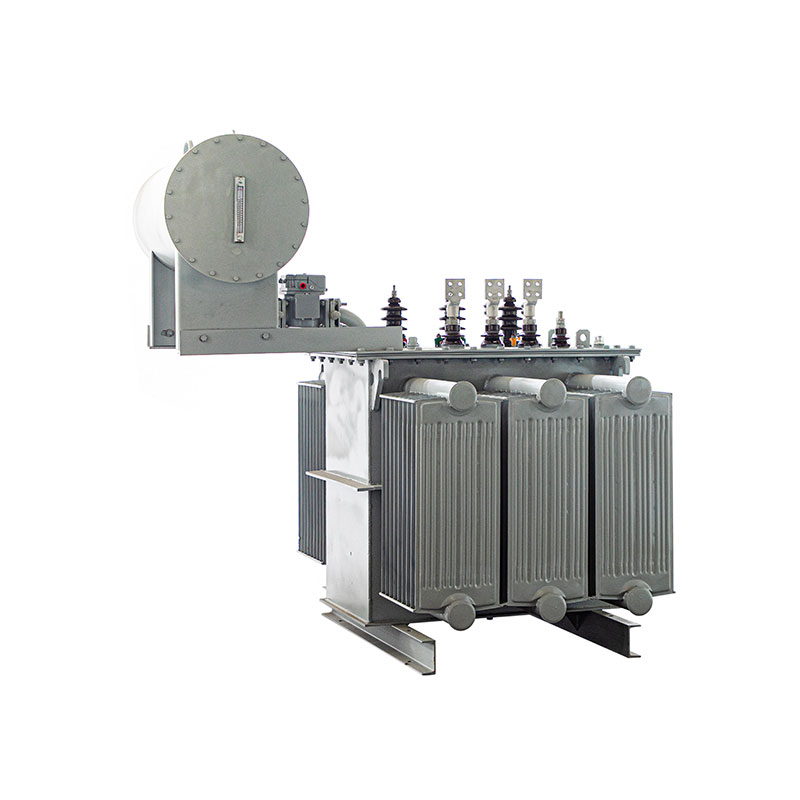

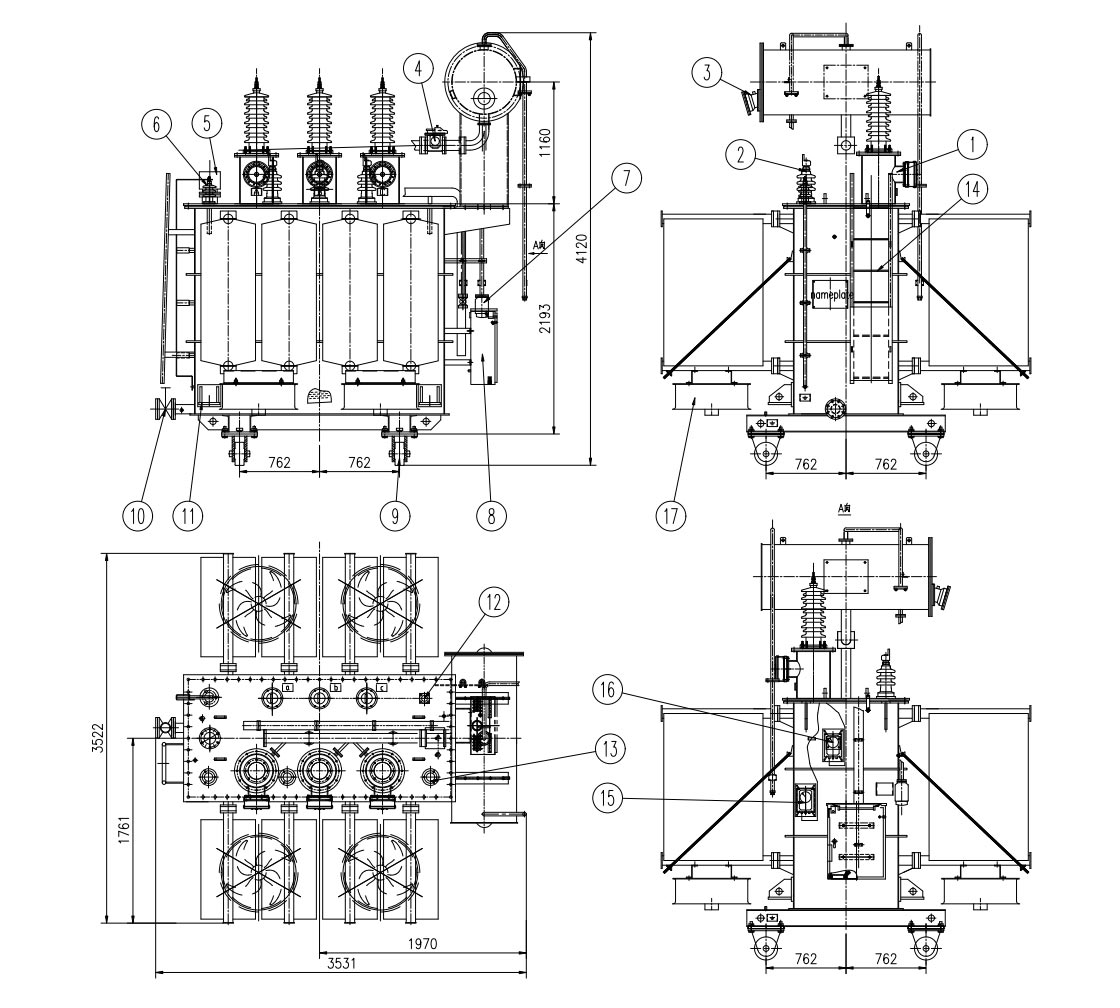

3-faset krafttransformator med olie nedsænket

Hvis du leder efter en pålidelig leverandør af 3-Phase Oil Immersed Type Power Transformer, og ønsker at udvikle et langsigtet samarbejde, så vælg TAILI, da vi har rig erfaring og kan tilbyde avancerede produkter sammen med omfattende tjenester.

Standard specifikation

1. Gældende specifikation: IEC 60076 / IEEE

2. Nominel kapacitet: op til 3150kVA

3. Primær spænding: op til 66kV

4. Sekundær spænding: 0,4/6,3/10,5/35kV eller tilpasset

5, Opviklingsmaterialer: kobber/aluminium

6. Temperaturstigning: 65 °C

7. Kølemetode: ONAN/ONAF

8. Frekvens: 50Hz/60Hz

9.Tapspænding: ±2x2,5% / ±3x2,5% / ±8x1,5% eller tilpasset

10.vektorgruppe: Yd11 / YNd11 / Dyn11 / YN

Video

Angiv venligst følgende oplysninger, og vi vil være i stand til at tilbyde bedre tjenester.

Vedligeholdelsen af 3-fasede krafttransformatorer i olie er en systematisk opgave, der sigter mod at sikre en sikker, pålidelig og effektiv drift af transformatorerne og forlænge deres levetid.

Daglig inspektion og overvågning

1. Kontrol af oliestand

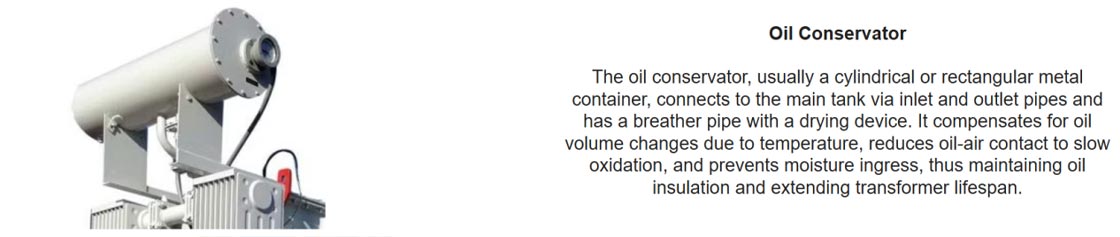

Kontroller, om oliestanden i transformatorhuset og oliebeholderen (olietanken) er inden for standarden temperaturskalaområde.

Abnormiteter og håndtering:

Overskydende olieniveau: Dette kan skyldes interne fejl, der genererer gas eller høj miljøtemperatur, der forårsager olie udvidelse. Tjek om udluftningen er blokeret og analyser årsagen.

Utilstrækkelig oliestand: Dette kan være forårsaget af olielækage eller unormale interne fejl. Find straks og afhjælpe lækagepunktet og omgående efterfylde kvalificeret isoleringsolie af samme mærke og model.

2.  Inspektion af olietemperatur

Overvåg temperaturindikatoren og kontroller, om den øvre olietemperatur er normal (normalt ikke overstiger). 85℃), og sammenlign det med historiske driftsdata.

Abnormiteter og håndtering: Hvis olietemperaturen stiger unormalt, kan det skyldes overbelastning, køleanordning svigt, intern overophedning (såsom dårlig kontakt med jernkerne, vikling eller trinkobler) osv. Årsagen skal være straks identificeret og adresseret.

3. Inspektion af olielækage

Undersøg omhyggeligt alle tætningsflader, svejsninger, bøsninger, ventiler, gasrelæer og andre dele af transformeren for eventuelle spor af olielækage.

Behandling: Hvis der opdages lækage, skal det behandles med det samme. Mindre lækage kan afhjælpes ved at stramme boltene. Alvorlig olielækage kræver strømafbrydelse til udskiftning af tætningskomponenter eller svejsning.

4. Isolerende olie farve og tilstand

Observer oliens farve gennem oliestandsmåleren.

Normal: Gennemsigtig, lysegul.

Unormalt: Hvis farven bliver mørkere eller sort, kan det indikere olieforringelse eller interne fejl såsom buer eller overophedning.

5. Lyd (støj) inspektion

Indhold: Når transformeren fungerer normalt, udsender den en ensartet "summende" elektromagnetisk lyd.

Abnormiteter og håndtering:

Øget og ensartet lyd: Dette kan indikere overbelastning eller for høj spænding.

Ujævne knitrende eller knaldende lyde: Der er lokal udledning eller isolationsnedbrud indeni.

Ujævn støjende lyd: Dette kan skyldes løse jernkernebefæstelser.

Hvis der detekteres unormale lyde, bør der udføres forbedret overvågning. Hvis det er nødvendigt, bør strømmen afbrydes af til inspektion.

6. Eftersyn af bøsninger

Kontroller, om overfladerne på høj- og lavspændingsbøsninger er rene, og se efter eventuelle revner, skader eller udledningsmærker.

Behandling: Hvis overfladerne er snavsede, skal de rengøres. Hvis der er revner eller kraftige udledninger, kan den bøsninger skal udskiftes.

7. Inspektion af åndedrætsværn (fugtabsorber).

Indhold: Tjek farven på silicagelen. Tør silicagel er blå, og den bliver lyserød, når den er mættet med fugt.

Fremgangsmåde: Når mere end 2/3 af silicagelen bliver lyserød, skal den udskiftes. Hvis der er olie i oliekoppen, kontrollere om oliestanden er normal.

8. Eftersyn af kølesystem

Indhold: For luftkølede transformere, tjek om ventilatorerne fungerer normalt; til oliekølet/ vandkølet transformere, skal du kontrollere arbejdsforholdene for oliepumper, vandpumper, ventilatorer og for eventuel lækage i kølere.

Håndtering: Afhjælp omgående eventuelle fejl for at sikre korrekt varmeafledning.

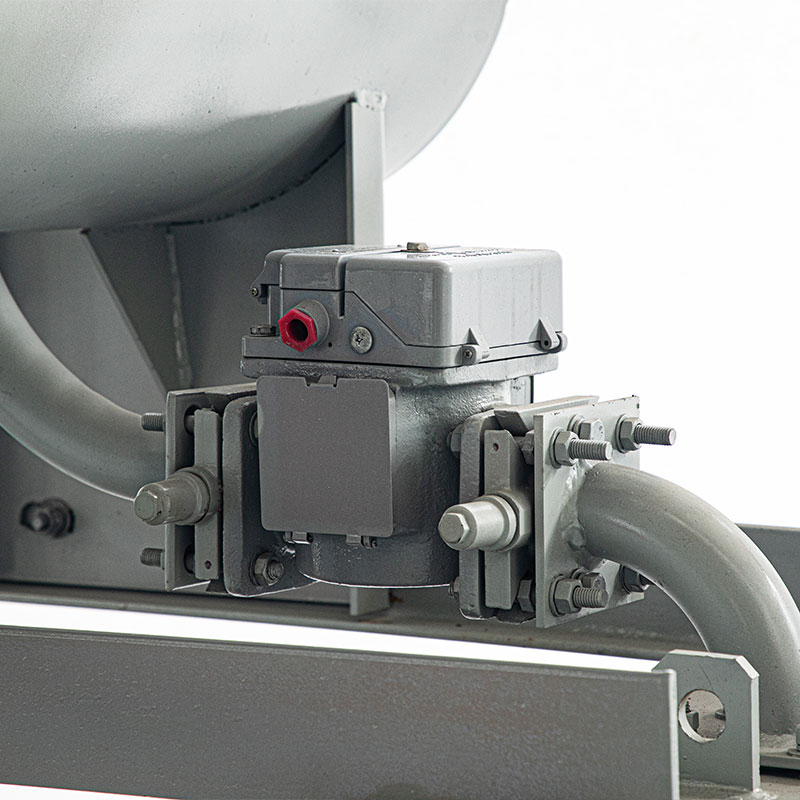

9. Eftersyn af gasrelæ

Tjek, om der er ophobning af gas inde i relæet, og om observationsvinduet er frit.

Behandling: Hvis der er en lille mængde gas, skal den registreres og udtages til analyse; hvis mængden af gas er stor, vil relæet afgive et signal eller udløse, og øjeblikkelig håndtering er påkrævet.

10. Inspektion af jordingsanordning

Kontroller, om kabinettet og nulpunktets jordledning er forsvarligt forbundet og fri for rust.
